▶ 피로수명
- 볼스크류의 피로 수명은 구름 베어링뿐만 아니라 기본동정격하중을 사용 추정 할 수 있습니다.
(1) 기본동정격하중 Ca
기본동정격하중이란 일군의 동일 볼스크류를 동일 조건으로 회전시켰을 때 그 중의 90%가 박리를 일으키지 않고 100만 회전
(106rev)까지 회전 할 수 있는 축 방향 하중을 말합니다.
(2) 피로 수명
수명 계산, 피로 수명은 일반적으로 총 회전수로 나타내지만, 총 회전 시간 또는 총 주행거리로 나타낼 수 있습니다.

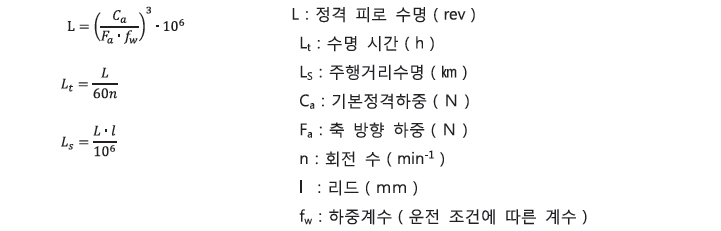

피로 수명은 다음 식에 의해 구합니다. |
| |
 |
| |
| 충격이 없는 월활한 운전 시 |
1.0~1.2 |
| 보통 운전 시 |
1.2~1.5 |
| 충격 진동을 동반한 운전 시 |
1.5~3.0 |
|
| ※ 선정에 있어서 피로 수명을 지나치게 길게 잡으면, 볼스크류가 커져 경제적이지 않습니다. |
| |
참고를 위한 일반적인 목표 값을 표시합니다.
공작기계 : 20,000시간
산업기계 : 10,000시간
자동 동적 제어 장치 : 15,000시간
계측장비 : 15,000시간 |
| |
① 평균하중

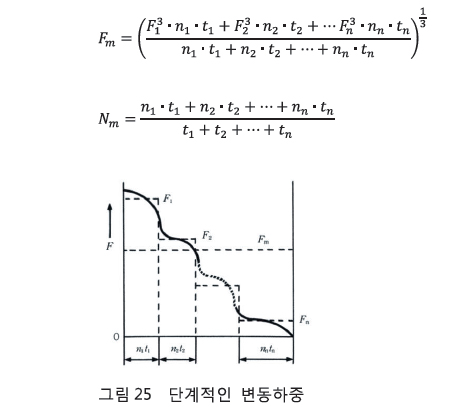

(a) 하중과 회전수가 단계적으로 나뉘는 경우
그런 경우 평균 축 하중 Fm, 평균 회전 수 Nm은 다음 식에 의해 구합니다. |
| |
| 축방향 하중 (N) |
회전 수 (min-1) |
사용시간 또는 사용비율 |
| F1 |
n1 |
t1 |
| F2 |
n2 |
t2 |
| … |
… |
… |
| Fn |
nn |
tn |
|
| |
 |
| |

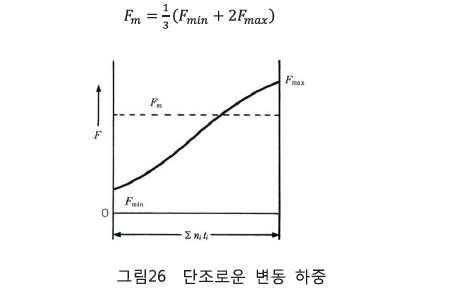

(b) 회전 수가 일정하고 하중이 거의 직선적으로 변화하는 경우
그런 경우 평균 하중 Fm은 근사치로 다음 식에 의해 구합니다. |
| |
 |
| |

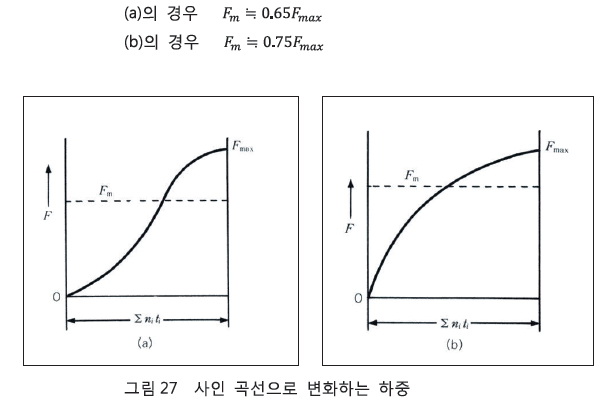

(c) 하중이 사인 곡선으로 변화하는 경우
그런 경우 평균 Fm은 근사치로 다음 식에 의해 구합니다. |
| |
 |
| |
