(1) 설치에 대해
- 볼스크류를 장착할 때 나사 축과 너트를 분리해야만 하는 구조는 피해 주십시오.
분리하면 강구의 탈락, 강구 순환 부품의 손상 등의 문제의 원인이 됩니다.

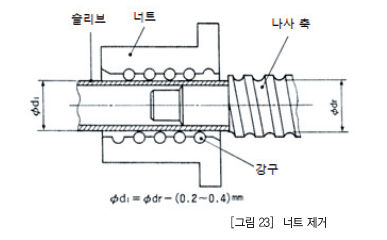

어쩔 수 없이 분리해야만 하는 경우에는 그림 23과 같은 슬리브를 사용하여, 강구를 너트에 넣은 채로 분리 하도록 하십시오.
슬리브 외경 나사 축 곡경 - (0.2~0.4) mm 정도로 해 주십시오.
(2) 나사 축단 형상에 대해
- 나사 축의 축단 형상을 설계 하실 때에는, 축단의 한쪽 나사 축 곡경 이하로 하여, 나사를 축단 가공해야 합니다.
나사를 축단 가공 해야 합니다.
곡경 이하로 가공하지 않으면, 구조상 조립할 수 없습니다.
곡경 이하로 축단 가공 하지 않은 단면을 지지 베어링 등의 몸통부 표면으로 사용하는 경우에는 유효한 직각 단면이 곡
직경에서 충분히 확보 할 수 있도록 설계해 주십시오.
충분하지 않은 경우에는 베어링 등이 기울어져 설치되어 버립니다.
